Hai! Sebagai pemasok papan kendali, saya telah melihat secara langsung betapa pentingnya merancang sistem distribusi daya yang efisien untuk papan kendali. Dalam postingan blog ini, saya akan membagikan beberapa tip dan trik tentang cara melakukan hal itu.
Memahami Dasar-dasarnya
Sebelum kita mendalami proses desain, mari kita mulai dengan dasar-dasarnya. Sistem distribusi daya untuk papan kontrol bertanggung jawab untuk menyalurkan daya listrik ke semua komponen di papan tersebut. Ini memastikan bahwa setiap komponen menerima jumlah daya yang tepat pada tingkat tegangan dan arus yang tepat.
Komponen utama sistem distribusi tenaga listrik meliputi sumber tenaga, seperti baterai atau unit catu daya (PSU), pengatur tegangan, dan jaringan trace and vias pada papan sirkuit cetak (PCB) untuk mendistribusikan daya.
Langkah 1: Tentukan Persyaratan Daya
Langkah pertama dalam merancang sistem distribusi daya yang efisien adalah menentukan kebutuhan daya semua komponen pada papan kendali. Ini termasuk mikrokontroler, sensor, aktuator, dan perangkat elektronik lainnya.
Anda dapat menemukan kebutuhan daya di lembar data komponen. Cari peringkat tegangan dan arus, serta konsumsi daya dalam kondisi pengoperasian yang berbeda. Pastikan untuk memperhitungkan kebutuhan daya puncak, terutama untuk komponen yang menarik banyak arus saat pengaktifan atau saat melakukan tugas dengan beban tinggi.
Langkah 2: Pilih Sumber Daya yang Tepat
Setelah Anda mengetahui kebutuhan daya, Anda perlu memilih sumber daya yang tepat. Jika papan kontrol Anda akan digunakan pada perangkat portabel, baterai mungkin merupakan pilihan terbaik. Anda harus memilih baterai dengan voltase dan kapasitas yang sesuai untuk memenuhi kebutuhan daya papan.
Untuk aplikasi non - portabel, unit catu daya (PSU) biasanya merupakan pilihan yang lebih baik. Ada berbagai jenis PSU yang tersedia, seperti catu daya linier dan catu daya switching. Peralihan catu daya umumnya lebih efisien, terutama untuk aplikasi berdaya tinggi, karena lebih sedikit energi yang terbuang sebagai panas.
Langkah 3: Rancang Pengaturan Tegangan
Pengaturan tegangan merupakan bagian penting dari sistem distribusi tenaga listrik. Tegangan yang disuplai oleh sumber listrik mungkin tidak stabil atau berada pada tingkat tegangan yang tepat yang dibutuhkan oleh komponen pada papan kontrol. Regulator tegangan digunakan untuk mengubah tegangan masukan menjadi tegangan keluaran yang stabil.
Ada dua jenis utama regulator tegangan: regulator linier dan regulator switching. Regulator linier sederhana dan murah, namun kurang efisien, terutama bila terdapat perbedaan besar antara tegangan masukan dan keluaran. Sebaliknya, switching regulator lebih kompleks namun jauh lebih efisien.
Saat merancang rangkaian pengaturan tegangan, pastikan untuk memilih regulator dengan peringkat tegangan dan arus keluaran yang sesuai. Selain itu, pertimbangkan untuk menambahkan kapasitor decoupling di dekat regulator dan komponen untuk menyaring kebisingan dan riak pada catu daya.
Langkah 4: Tata Letak PCB untuk Distribusi Daya
Tata letak papan sirkuit cetak (PCB) memainkan peran penting dalam efisiensi sistem distribusi daya. Berikut beberapa tip untuk merancang tata letak PCB yang baik:
- Jaga agar jejak listrik tetap pendek dan lebar: Jalur pendek dan lebar memiliki resistansi yang lebih rendah, sehingga mengurangi kehilangan daya akibat panas. Cobalah untuk menyalurkan jejak listrik langsung dari sumber listrik ke komponen.
- Pisahkan jejak daya dan sinyal: Jejak listrik dapat membawa banyak gangguan listrik, yang dapat mengganggu jejak sinyal. Pisahkan keduanya sebisa mungkin untuk menghindari gangguan sinyal.
- Gunakan pesawat darat: Bidang tanah menyediakan jalur impedansi rendah untuk arus balik. Ini membantu mengurangi interferensi elektromagnetik (EMI) dan meningkatkan stabilitas sistem distribusi daya secara keseluruhan.
Langkah 5: Pertimbangkan Teknik Manajemen Daya
Untuk lebih meningkatkan efisiensi sistem distribusi tenaga listrik, Anda dapat mempertimbangkan penerapan teknik manajemen daya. Misalnya, Anda dapat menggunakan mode hemat daya di mikrokontroler untuk mengurangi konsumsi daya saat board dalam keadaan idle.
Anda juga dapat menggunakan pengurutan daya untuk memastikan bahwa komponen pada papan dihidupkan dan dimatikan dalam urutan yang benar. Hal ini dapat mencegah kerusakan pada komponen dan meningkatkan keandalan papan kontrol secara keseluruhan.
Contoh Papan Kontrol
Sebagai pemasok papan kendali, kami menawarkan berbagai papan kendali berkualitas tinggi. Misalnya,Papan Pembawa HK50AA026adalah pilihan bagus untuk banyak aplikasi. Ia memiliki sistem distribusi daya yang dirancang dengan baik untuk memastikan pengoperasian yang stabil dan efisien.
Produk populer lainnya adalahYork 031 - 02060 - 001 PAPAN PEMICU SCR 60 HZ. Board ini dirancang untuk menangani aplikasi berdaya tinggi dengan presisi dan efisiensi.

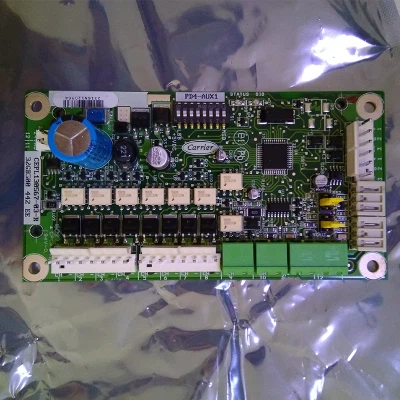

Dan jika Anda mencari papan kontrol untuk aplikasi tertentu,Papan EXV Pembawa 32GB500422EEadalah pilihan terbaik. Ini memiliki fitur manajemen daya canggih untuk mengoptimalkan konsumsi daya.
Kesimpulan
Merancang sistem distribusi daya yang efisien untuk papan kendali merupakan proses multi langkah yang memerlukan perencanaan yang cermat dan perhatian terhadap detail. Dengan menentukan kebutuhan daya, memilih sumber daya yang tepat, merancang pengaturan tegangan, mengoptimalkan tata letak PCB, dan menerapkan teknik manajemen daya, Anda dapat membuat papan kontrol yang andal dan hemat energi.
Jika Anda tertarik untuk membeli papan kontrol atau memerlukan informasi lebih lanjut tentang desain sistem distribusi tenaga listrik, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda menemukan solusi terbaik untuk kebutuhan Anda.
