Papan logika adalah jantung dari perangkat elektronik, yang mengendalikan dan mengoordinasikan berbagai fungsi. Sebagai pemasok papan logika, saya memahami pentingnya melindungi komponen rumit ini dari pelepasan muatan listrik statis (ESD). ESD dapat menyebabkan kerusakan langsung atau laten pada papan logika, menyebabkan kegagalan fungsi, berkurangnya masa pakai, dan peningkatan biaya bagi produsen dan pengguna akhir. Di blog ini, saya akan membagikan beberapa strategi efektif untuk melindungi papan logika dari ESD.
Memahami Pelepasan Listrik Statis
ESD terjadi ketika ada aliran listrik secara tiba-tiba antara dua benda bermuatan listrik yang disebabkan oleh kontak, korsleting, atau kerusakan dielektrik. Listrik statis dapat menumpuk pada manusia, peralatan, dan permukaan melalui gesekan, pemisahan, atau induksi. Ketika benda bermuatan bersentuhan dengan papan logika, pelepasan listrik statis secara tiba-tiba dapat menghasilkan lonjakan tegangan tinggi yang dapat merusak komponen elektronik sensitif seperti sirkuit terpadu (IC), transistor, dan mikroprosesor.
ESD - Lingkungan Kerja yang Aman
Menciptakan lingkungan kerja yang aman ESD adalah langkah pertama dalam melindungi papan logika. Hal ini melibatkan beberapa elemen kunci:
ESD - Lantai Aman
Gunakan lantai anti - statis di area tempat papan logika ditangani. Lantai anti - statis menghilangkan muatan statis, mencegahnya menumpuk di permukaan lantai. Hal ini mengurangi risiko pekerja terkena muatan listrik statis saat mereka bergerak di sekitar ruang kerja.
ESD - Meja Kerja Aman
Lengkapi meja kerja dengan ESD - alas disipatif. Alas ini dirancang untuk mengalirkan muatan statis dari permukaan dengan aman, sehingga menyediakan area aman untuk memegang papan logika. Hubungkan matras ke sistem grounding yang tepat untuk memastikan pembuangan muatan listrik secara efektif.
ESD - Suasana Terkendali
Pertahankan tingkat kelembapan yang tepat di ruang kerja. Tingkat kelembapan yang rendah dapat meningkatkan kemungkinan penumpukan muatan statis, sedangkan kelembapan yang tinggi dapat menyebabkan korosi. Tingkat kelembapan relatif antara 40% dan 60% umumnya direkomendasikan untuk lingkungan yang aman terhadap ESD.
Perlindungan ESD Pribadi
Pekerja yang menangani papan logika harus mengambil tindakan pencegahan pribadi untuk mencegah ESD:
Tali Pergelangan Tangan
Mewajibkan pekerja untuk memakai tali pergelangan tangan ESD. Tali pengikat ini dihubungkan ke sistem pembumian dan memastikan bahwa tubuh pekerja berada pada potensial listrik yang sama dengan titik pembumian. Hal ini mencegah muatan statis menumpuk di tubuh pekerja dan dibuang ke papan logika.
ESD - Pakaian Aman
Sediakan pekerja dengan ESD - pakaian yang aman, seperti baju luar dan sarung tangan. ESD - pakaian yang aman membantu mencegah pembentukan dan akumulasi muatan listrik statis pada tubuh.
Pengemasan dan Pengiriman
Pengemasan dan pengiriman yang tepat sangat penting untuk melindungi papan logika dari ESD selama transit:
ESD - Tas Pelindung
Gunakan ESD - tas pelindung untuk mengemas papan logika. Kantong ini terbuat dari bahan yang menghalangi medan elektrostatis, sehingga melindungi papan logika dari sumber ESD eksternal. Kantong harus disegel dengan benar untuk memastikan perlindungan maksimal.
Busa dan Bantalan
Sertakan busa antistatis atau bahan bantalan di dalam kemasan. Bahan-bahan ini tidak hanya melindungi papan logika dari kerusakan fisik tetapi juga membantu menghilangkan muatan listrik statis yang mungkin ada.
Penanganan dan Penyimpanan
Saat menangani dan menyimpan papan logika, ikuti praktik terbaik berikut:
Hindari Kontak yang Tidak Perlu
Minimalkan kontak langsung dengan komponen papan logika. Gunakan alat seperti pinset atau alat penghisap vakum saat menangani komponen kecil untuk mengurangi risiko perpindahan ESD dari tangan.
ESD - Rak Penyimpanan Aman
Simpan papan logika di ESD - rak penyimpanan yang aman. Rak ini dirancang untuk mencegah penumpukan muatan statis dan menyediakan lingkungan yang stabil dan terlindungi untuk papan.
Pengujian dan Inspeksi
Pengujian dan pemeriksaan rutin papan logika dapat membantu mendeteksi potensi kerusakan ESD:
Peralatan Pengujian ESD
Gunakan peralatan pengujian ESD untuk mengukur potensi elektrostatik lingkungan dan papan logika itu sendiri. Hal ini dapat membantu mengidentifikasi area dimana upaya perlindungan ESD mungkin perlu ditingkatkan.
Inspeksi Visual
Lakukan inspeksi visual pada papan logika untuk mencari tanda-tanda kerusakan ESD, seperti komponen yang terbakar atau berubah warna. Deteksi dini kerusakan ESD dapat mencegah masalah lebih lanjut dan mengurangi biaya perbaikan.
Studi Kasus

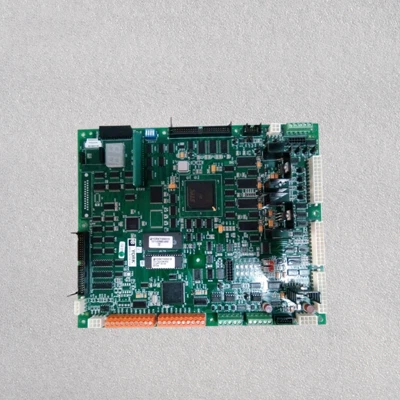

Mari kita lihat beberapa produk yang kami tawarkan dan bagaimana perlindungan ESD yang tepat dapat menjamin kualitasnya. ItuYork 031 - 02430 - 001 Papan Utamamerupakan komponen penting dalam banyak sistem elektronik. Dengan mengikuti strategi perlindungan ESD yang disebutkan di atas, kami dapat memastikan bahwa papan ini menjangkau pelanggan kami dalam kondisi kerja yang sempurna. Demikian pula,York 331 - 02507 - 601 Papan Catu Daya Logikadan ituModul Pemula Terintegrasi Pembawa ISM CEPL130259 - 07 - R 19XR04012203juga terlindungi dari ESD selama proses produksi, penanganan, dan pengiriman kami.
Kesimpulan
Melindungi papan logika dari pelepasan muatan listrik statis sangat penting untuk memastikan keandalan dan kinerjanya. Dengan menciptakan lingkungan kerja yang aman terhadap ESD, memberikan perlindungan ESD pribadi, menggunakan metode pengemasan dan pengiriman yang tepat, serta melakukan pengujian dan inspeksi rutin, kami dapat mengurangi risiko kerusakan ESD secara signifikan. Sebagai pemasok papan logika, kami berkomitmen untuk memberikan produk berkualitas tinggi kepada pelanggan kami. Jika Anda tertarik untuk membeli papan logika kami atau memiliki pertanyaan tentang perlindungan ESD, sebaiknya hubungi kami untuk diskusi pengadaan. Kami berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan papan logika Anda.
Referensi
- "Buku Panduan Pelepasan Listrik Statis untuk Perangkat dan Sistem Elektronik", Asosiasi EOS/ESD
- "Buku Panduan Program Kontrol ESD", ANSI/ESD S20.20
