Hai! Saya berkecimpung dalam bisnis penyediaan papan logika, dan saya tahu betapa pentingnya memastikan papan logika bekas berfungsi sebelum Anda menggunakannya. Baik Anda seorang teknisi perbaikan atau hanya seseorang yang ingin menghemat uang dengan menggunakan papan bekas, memeriksa fungsinya sangatlah penting. Jadi, mari selami bagaimana Anda bisa melakukan itu.
Inspeksi Visual
Langkah pertama dalam memeriksa papan logika bekas adalah inspeksi visual lama yang bagus. Ini seperti memberikan kesempatan sekali untuk menemukan masalah yang jelas. Carilah tanda-tanda kerusakan fisik seperti retak, terbakar, atau pin bengkok. Retakan dapat terjadi karena kesalahan penanganan atau getaran yang berlebihan, dan dapat mengganggu sambungan listrik pada papan. Luka bakar adalah indikasi yang jelas bahwa ada situasi yang berlebihan di beberapa titik, yang dapat menyebabkan beberapa komponen terbakar. Pin yang bengkok dapat menghalangi sambungan yang benar dengan bagian lain pada perangkat.

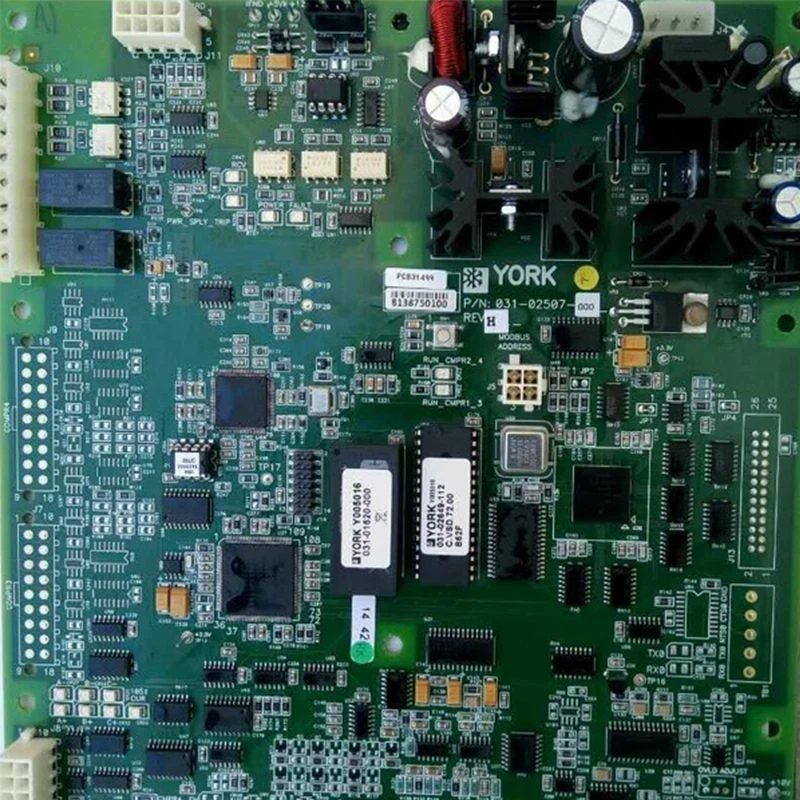

Misalnya, jika Anda sedang melihat aDewan Logika York, periksa dengan cermat bagian tepi dan sudutnya untuk mencari tanda-tanda benturan. Periksa sambungan solder pada komponen. Jika terlihat kasar atau ada celah, itu bisa berarti koneksi buruk. Selain itu, perhatikan tanda-tanda korosi, terutama jika papan berada di lingkungan yang lembap. Korosi dapat menggerogoti sisa-sisa logam pada papan, sehingga menyebabkan masalah kelistrikan.
Uji Daya - Aktif
Setelah Anda melakukan inspeksi visual dan papan terlihat baik-baik saja, sekarang saatnya untuk melakukan pengujian penyalaan. Namun sebelum Anda melakukannya, pastikan Anda memiliki catu daya yang tepat untuk board tersebut. Menggunakan voltase yang salah dapat semakin merusak papan. Hubungkan papan ke sumber listrik yang sesuai dan lihat apakah papan menyala.
Jika itu aYork 331 - 02507 - 601 Papan Catu Daya Logika, itu akan mulai menunjukkan beberapa tanda kehidupan saat dihidupkan. Anda mungkin melihat lampu indikator menyala, atau Anda mungkin mendengar suara dengungan samar jika ada kipas atau motor yang terhubung dengannya. Namun, hanya karena papan menyala bukan berarti papan tersebut berfungsi penuh.
Alat Diagnostik
Untuk melihat lebih mendalam fungsi papan, Anda perlu menggunakan beberapa alat diagnostik. Salah satu alat yang paling umum adalah multimeter. Multimeter dapat mengukur tegangan, arus, dan hambatan. Anda dapat menggunakannya untuk memeriksa apakah catu daya memberikan tegangan yang benar ke berbagai bagian papan.
Misalnya, Anda dapat mengukur tegangan pada pin masukan dan keluaran pengatur tegangan di papan. Jika tegangan keluaran jauh dari yang seharusnya, pengatur tegangan mungkin rusak. Anda juga dapat menggunakan multimeter untuk memeriksa kontinuitas antara titik-titik berbeda di papan. Jika tidak ada kesinambungan yang seharusnya, itu bisa berarti jejak rusak atau komponen rusak.
Alat lain yang berguna adalah osiloskop. Osiloskop dapat menampilkan sinyal listrik pada papan dalam bentuk grafik. Ini dapat membantu Anda mengidentifikasi ketidakteraturan dalam sinyal, seperti frekuensi yang salah atau bentuk gelombang yang terdistorsi. Misalnya, jika Anda sedang menguji aModul Pemula Terintegrasi Pembawa ISM CEPL130259 - 07 - R 19XR04012203, Anda dapat menggunakan osiloskop untuk memeriksa sinyal yang masuk dan keluar dari modul.
Pengujian Perangkat Lunak
Selain pengujian perangkat keras, banyak papan logika juga dapat diuji menggunakan perangkat lunak. Beberapa papan memiliki program diagnostik bawaan yang dapat menjalankan tes mandiri dan melaporkan kesalahan apa pun. Anda juga dapat menggunakan perangkat lunak pihak ketiga untuk menguji fungsionalitas papan.
Misalnya, jika board merupakan bagian dari sistem komputer, Anda dapat menjalankan perangkat lunak diagnostik yang memeriksa CPU, memori, dan komponen lain yang terhubung ke board. Alat perangkat lunak ini dapat mendeteksi masalah seperti panas berlebih, kesalahan memori, atau masalah pada port input/output.
Komponen - Pengujian Tingkat
Jika Anda masih tidak yakin apakah board berfungsi setelah semua pengujian di atas, Anda mungkin perlu melakukan pengujian tingkat komponen. Ini melibatkan pengujian masing-masing komponen di papan, seperti resistor, kapasitor, dan sirkuit terpadu.
Anda dapat menggunakan peralatan uji khusus untuk menguji komponen ini. Misalnya, penguji kapasitor dapat mengukur kapasitansi kapasitor. Jika kapasitansi yang diukur berbeda secara signifikan dari nilai pengenal, maka kapasitor mungkin rusak. Untuk sirkuit terpadu, Anda mungkin perlu menggunakan pemrogram atau penganalisis logika untuk menguji fungsinya.
Membandingkan dengan Papan yang Dikenal - Baik
Salah satu cara efektif untuk memeriksa apakah papan logika bekas berfungsi adalah dengan membandingkannya dengan papan yang sudah dikenal bagus. Jika Anda memiliki akses ke papan serupa yang Anda tahu berfungsi dengan baik, Anda dapat membandingkan sinyal listrik, nilai komponen, dan parameter lain antara kedua papan.
Misalnya, Anda dapat menggunakan multimeter untuk mengukur resistansi resistor yang sesuai pada kedua papan. Jika nilai resistansinya sangat berbeda, maka resistor pada papan bekas mungkin rusak. Anda juga dapat membandingkan bentuk gelombang pada osiloskop untuk melihat apakah ada perbedaan sinyal.
Pengujian Jangka Panjang
Kadang-kadang, sebuah papan mungkin lulus semua tes awal tetapi masih gagal setelah beberapa saat digunakan. Itu sebabnya merupakan ide bagus untuk melakukan pengujian jangka panjang. Hubungkan papan ke perangkat dan biarkan berjalan dalam jangka waktu lama, katakanlah 24 jam atau lebih.
Selama waktu ini, pantau papan apakah ada tanda-tanda panas berlebih, kegagalan sesekali, atau masalah lainnya. Jika papan mulai tidak berfungsi setelah beberapa jam, hal ini mungkin disebabkan oleh komponen yang rusak karena tekanan atau panas.
Kesimpulan
Memeriksa apakah papan logika bekas berfungsi adalah proses multi - langkah yang melibatkan inspeksi visual, pengujian penyalaan, penggunaan alat diagnostik, pengujian perangkat lunak, pengujian tingkat komponen, dan pengujian jangka panjang. Dengan mengikuti langkah-langkah ini, Anda dapat meningkatkan peluang Anda untuk mendapatkan papan logika bekas yang berfungsi penuh.
Jika Anda sedang mencari papan logika bekas atau baru, kami siap membantu. Kami memiliki berbagai macam logic board berkualitas tinggi dengan harga bersaing. Apakah Anda memerlukan aDewan Logika York, AYork 331 - 02507 - 601 Papan Catu Daya Logika, atau aModul Pemula Terintegrasi Pembawa ISM CEPL130259 - 07 - R 19XR04012203, kami siap membantu Anda.
Jika Anda tertarik untuk melakukan pembelian atau memiliki pertanyaan, jangan ragu untuk menghubungi kami. Kami selalu dengan senang hati membantu Anda menemukan papan logika yang tepat untuk kebutuhan Anda.
