Hai! Sebagai pemasok katup ekspansi, saya telah melihat secara langsung betapa pentingnya komponen kecil ini dalam sistem pendingin berkapasitas variabel. Di blog ini, saya akan menjelaskan cara kerja katup ekspansi dalam sistem seperti itu, dan percayalah, ini jauh lebih menarik daripada kedengarannya!
Dasar-dasar Sistem Pendinginan Kapasitas Variabel
Pertama, mari kita memahami sekilas tentang sistem pendingin berkapasitas variabel. Sistem ini dirancang untuk menyesuaikan kapasitas pendinginannya berdasarkan beban pendinginan sebenarnya. Tidak seperti sistem berkapasitas tetap tradisional yang berjalan pada kapasitas penuh atau dimatikan, sistem berkapasitas variabel dapat beroperasi pada tingkat yang berbeda, sehingga sangat hemat energi. Mereka biasanya digunakan di tempat - tempat seperti gedung komersial, supermarket, dan bahkan beberapa unit perumahan kelas atas.
Tujuan utama sistem pendingin adalah memindahkan panas dari satu tempat (area yang ingin didinginkan) ke tempat lain (biasanya di luar). Proses ini melibatkan zat pendingin yang bersirkulasi melalui sistem, mengubah keadaan antara cair dan uap saat menyerap dan melepaskan panas.
Peran Katup Ekspansi
Sekarang mari kita bicara tentang katup ekspansi. Ini seperti penjaga gerbang sistem pendingin. Tugas utamanya adalah mengontrol aliran zat pendingin ke dalam evaporator, yang merupakan bagian sistem tempat panas diserap.
Ketika zat pendingin meninggalkan kondensor (tempat ia didinginkan dan diubah kembali menjadi cair), tekanannya tinggi. Katup ekspansi mengurangi zat pendingin cair bertekanan tinggi ini menjadi campuran cairan dan uap bertekanan rendah dan bersuhu rendah. Perubahan tekanan dan suhu ini penting karena memungkinkan refrigeran menyerap panas lebih efektif di evaporator.
Cara Kerja Katup Ekspansi
Ada berbagai jenis katup ekspansi, namun saya akan fokus pada katup yang paling umum digunakan dalam sistem kapasitas variabel: katup ekspansi termostatik (TXV) dan katup ekspansi elektronik (EEV).
Katup Ekspansi Termostatik (TXV)
TXV adalah perangkat mekanis yang menggunakan bohlam penginderaan untuk mengontrol aliran zat pendingin. Bohlam penginderaan biasanya dipasang pada saluran keluar evaporator. Ini berisi zat pendingin yang mengembang dan menyusut berdasarkan suhu zat pendingin yang meninggalkan evaporator.
Begini cara kerjanya langkah demi langkah:
- Merasakan Suhu: Bola penginderaan mendeteksi suhu zat pendingin di saluran keluar evaporator. Jika suhu terlalu tinggi, berarti refrigeran yang masuk ke evaporator tidak cukup, dan katup perlu dibuka lebih lebar. Jika suhunya terlalu rendah, berarti terlalu banyak zat pendingin, dan katup perlu ditutup sedikit.
- Keseimbangan Tekanan: Di dalam TXV, terdapat diafragma yang memisahkan dua ruang. Di satu sisi diafragma, terdapat tekanan dari bohlam penginderaan. Di sisi lain, ada tekanan refrigeran di evaporator. Perbedaan tekanan ini menyebabkan diafragma bergerak, yang selanjutnya membuka atau menutup katup.
- Kontrol Aliran: Berdasarkan pergerakan diafragma, katup menyesuaikan ukuran lubang yang dilalui zat pendingin. Lubang yang lebih besar memungkinkan lebih banyak zat pendingin masuk ke evaporator, sedangkan lubang yang lebih kecil membatasi aliran.
TXV sederhana dan dapat diandalkan, namun memiliki beberapa keterbatasan. Katup tersebut tidak dapat merespons perubahan beban pendinginan secepat katup elektronik, dan mungkin tidak akurat dalam mengendalikan aliran zat pendingin.
Katup Ekspansi Elektronik (EEV)
EEV menjadi lebih populer dalam sistem kapasitas variabel karena presisi dan kemampuannya beradaptasi dengan cepat terhadap perubahan kondisi. Alih-alih menggunakan bohlam penginderaan mekanis, EEV menggunakan sensor elektronik untuk mengukur suhu dan tekanan zat pendingin di berbagai titik dalam sistem.
Berikut cara kerja EEV:
- Masukan Sensor: Sensor elektronik terus memantau suhu dan tekanan zat pendingin di saluran masuk dan keluar evaporator, serta titik-titik penting lainnya dalam sistem. Data ini dikirim ke pengontrol.
- Perhitungan Pengendali: Pengontrol menganalisis data sensor dan menghitung jumlah optimal zat pendingin yang harus masuk ke evaporator berdasarkan beban pendinginan saat ini. Ini memperhitungkan faktor-faktor seperti suhu area yang didinginkan, suhu luar ruangan, dan titik setel suhu yang diinginkan.
- Penyesuaian Katup: Berdasarkan perhitungan, pengontrol mengirimkan sinyal ke EEV untuk membuka atau menutup katup ke posisi yang sesuai. Katup dapat disetel dengan sangat tepat, memungkinkan kontrol aliran zat pendingin yang lebih akurat.
EEV menawarkan beberapa keunggulan dibandingkan TXV. Mereka dapat merespons perubahan beban pendinginan hampir secara instan, sehingga membantu sistem mempertahankan suhu yang lebih stabil. Mereka juga meningkatkan efisiensi energi dengan memastikan jumlah zat pendingin yang tepat selalu mengalir melalui evaporator.
Dampak terhadap Sistem Kapasitas Variabel
Dalam sistem pendingin berkapasitas variabel, kemampuan katup ekspansi untuk mengatur aliran zat pendingin sangatlah penting. Saat beban pendinginan berubah, sistem harus mampu beradaptasi dengan cepat untuk mempertahankan kinerja optimal.
Misalnya, pada hari musim panas, beban pendinginan di gedung komersial mungkin sangat tinggi. Katup ekspansi perlu dibuka lebih lebar agar lebih banyak refrigeran yang mengalir ke evaporator, sehingga bisa menyerap panas lebih banyak. Pada hari yang lebih dingin, beban pendinginan akan lebih rendah, dan katup dapat menutup untuk mengurangi aliran refrigeran.
Kemampuan untuk menyesuaikan aliran refrigeran berdasarkan beban pendinginan aktual inilah yang membuat sistem berkapasitas variabel sangat hemat energi. Dengan menggunakan katup ekspansi yang dapat merespons dengan cepat dan akurat, sistem dapat menghindari pendinginan berlebih atau kurang, sehingga menghemat energi dan mengurangi keausan pada peralatan.
Penawaran Katup Ekspansi Kami
Sebagai pemasok katup ekspansi, kami menawarkan berbagai macam katup berkualitas tinggi untuk memenuhi kebutuhan sistem pendingin berkapasitas variabel yang berbeda. Kami memiliki produk sepertiKatup Ekspansi Fenshen, yang terkenal dengan keandalan dan kinerjanya. Ini adalah pilihan tepat untuk aplikasi pendinginan skala kecil dan besar.
Jika Anda mencari opsi lebih lanjut, kamiKatup Ekspansi Elektronik Danfossadalah produk unggulan. Ia menawarkan kontrol yang presisi dan waktu respons yang cepat, menjadikannya ideal untuk sistem berkapasitas variabel yang memerlukan tingkat efisiensi dan kinerja tinggi.

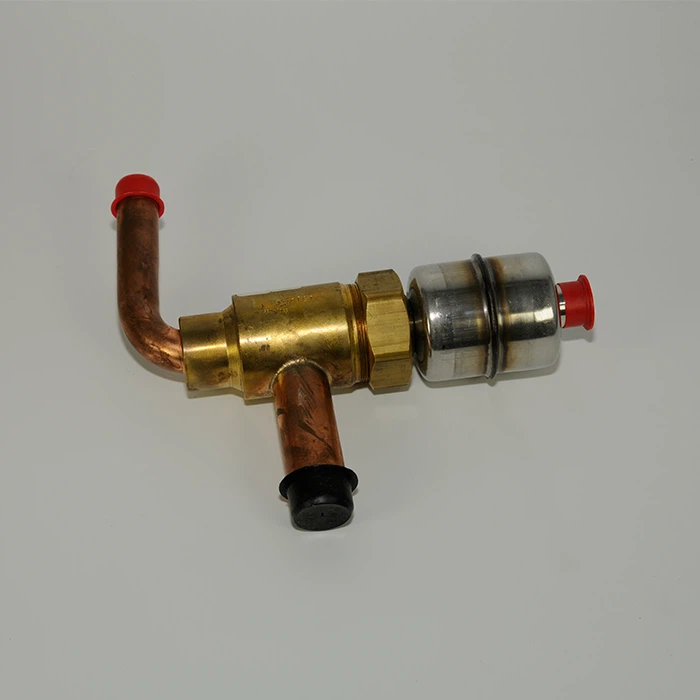

Dan untuk aplikasi spesifik tersebut, kami juga memilikiKatup Ekspansi Pembawa 32GB402544, yang dirancang untuk bekerja secara lancar dengan sistem pendingin Carrier.
Mengapa Memilih Katup Ekspansi Kami
- Kualitas: Kami mendapatkan katup ekspansi dari produsen tepercaya yang menggunakan bahan berkualitas tinggi dan proses manufaktur canggih. Hal ini memastikan bahwa katup kami tahan lama dan dapat diandalkan.
- Pertunjukan: Katup kami dirancang untuk memberikan kontrol aliran zat pendingin yang akurat dan tepat, yang membantu meningkatkan kinerja sistem pendingin secara keseluruhan.
- Dukungan Ahli: Tim ahli kami selalu tersedia untuk memberikan dukungan teknis dan saran. Baik Anda menginstal sistem baru atau memecahkan masalah sistem yang sudah ada, kami siap membantu.
Hubungi Kami untuk Pembelian dan Konsultasi
Jika Anda sedang mencari katup ekspansi untuk sistem pendingin berkapasitas variabel Anda, jangan ragu untuk menghubungi kami. Kami siap membantu Anda menemukan katup yang tepat untuk kebutuhan spesifik Anda. Apakah Anda memiliki pertanyaan tentang produk kami, memerlukan bantuan dalam pemasangan, atau ingin mendiskusikan solusi khusus, kami hanya perlu mengirim pesan. Mari bekerja sama untuk menjadikan sistem pendingin Anda lebih efisien dan andal!
Referensi
- Buku Pegangan Pendinginan ASHRAE. Perkumpulan Insinyur Pemanas, Pendingin, dan Pendingin Udara Amerika.
- "Teknologi Pendinginan dan Pendingin Udara" oleh Andrew D. Althouse, Carl H. Turnquist, dan Alfred F. Bracciano.
