Di ranah Sistem Pendingin dan Air -Conditioning, katup ekspansi termostatik (TXV) memainkan peran penting dalam mengatur aliran refrigeran ke evaporator. Di antara berbagai komponen katup ekspansi termostatik, elemen daya memiliki signifikansi khusus. Sebagai pemasok katup ekspansi, saya telah menyaksikan secara langsung pentingnya elemen daya dalam memastikan operasi yang efisien dan andal dari katup ini.
Memahami katup ekspansi termostatik
Sebelum menggali peran elemen daya, penting untuk memiliki pemahaman dasar tentang katup ekspansi termostatik itu sendiri. TXV adalah komponen kunci dalam sistem pendingin yang mengontrol jumlah refrigeran yang mengalir ke evaporator. Fungsi utama evaporator adalah menyerap panas dari lingkungan sekitarnya, menyebabkan refrigeran berubah dari cairan ke keadaan uap. TXV memastikan bahwa refrigeran memasuki evaporator pada tingkat yang tepat, mempertahankan super panas yang tepat di outlet evaporator.
Struktur dan komposisi elemen daya
Elemen daya biasanya terletak di bagian atas katup ekspansi termostatik. Ini terdiri dari bohlam penginderaan, tabung kapiler, dan diafragma atau bellow. Bohlam penginderaan dipasang di outlet evaporator. Ini diisi dengan cairan yang mudah menguap, yang dapat menjadi refrigeran yang sama seperti yang digunakan dalam sistem atau cairan yang berbeda dengan sifat termodinamika yang sama. Tabung kapiler menghubungkan bohlam penginderaan ke diafragma atau bellow di dalam tubuh katup.
Diafragma atau bellow adalah elemen fleksibel yang dapat berkembang atau berkontraksi berdasarkan perubahan tekanan pada elemen daya. Ketika suhu di outlet evaporator berubah, tekanan cairan volatil pada bohlam penginderaan juga berubah. Perubahan tekanan ini ditransmisikan melalui tabung kapiler ke diafragma atau bellow, menyebabkannya bergerak.
Peran elemen daya dalam mengendalikan aliran refrigeran
Merasakan suhu outlet evaporator
Peran pertama dan terpenting dari elemen daya adalah merasakan suhu di outlet evaporator. Saat refrigeran menyerap panas dalam evaporator, ia berubah dari cairan menjadi uap. Suhu di outlet evaporator adalah indikator jumlah panas yang diserap dan keadaan refrigeran. Bola penginderaan dari elemen daya secara terus menerus memantau suhu ini.
Misalnya, jika beban pada evaporator meningkat, lebih banyak panas diserap oleh refrigeran, dan suhu di outlet evaporator naik. Cairan volatil pada bohlam penginderaan mengembang karena peningkatan suhu, meningkatkan tekanan di dalam elemen daya. Peningkatan tekanan ini ditransmisikan ke diafragma atau bellow, yang kemudian bergerak untuk membuka katup lebih jauh. Akibatnya, lebih banyak refrigeran dibiarkan mengalir ke evaporator untuk memenuhi peningkatan permintaan penyerapan panas.
Mempertahankan superheat
Superheat didefinisikan sebagai perbedaan antara suhu aktual uap refrigeran di outlet evaporator dan suhu saturasi pada tekanan yang sesuai. Mempertahankan superheat yang tepat sangat penting untuk operasi yang efisien dari sistem pendingin.
Elemen daya memainkan peran penting dalam mempertahankan superheat. Ketika superheat terlalu tinggi, itu berarti bahwa refrigeran telah menyerap lebih banyak panas daripada yang diperlukan, dan mungkin ada kekurangan refrigeran di evaporator. Elemen daya merasakan suhu tinggi di outlet evaporator, dan peningkatan tekanan yang dihasilkan menyebabkan katup terbuka lebih lebar, memungkinkan lebih banyak refrigeran untuk memasuki evaporator.
Sebaliknya, jika superheat terlalu rendah, itu menunjukkan bahwa mungkin ada terlalu banyak refrigeran di evaporator, dan refrigeran cair dapat memasuki kompresor, yang dapat menyebabkan kerusakan. Dalam hal ini, elemen daya merasakan suhu yang lebih rendah di outlet evaporator, tekanan pada elemen daya berkurang, dan diafragma atau bellow bergerak untuk menutup katup, mengurangi aliran refrigeran.
Beradaptasi dengan perubahan beban sistem
Sistem pendingin sering mengalami berbagai muatan. Misalnya, dalam sistem pengkondisian udara, beban pendingin berubah sepanjang hari dan dengan kondisi cuaca yang berbeda. Elemen daya memungkinkan katup ekspansi termostatik untuk beradaptasi dengan perubahan beban ini.
Ketika beban rendah, suhu di outlet evaporator relatif rendah. Elemen daya merasakan suhu rendah ini, dan katup mengurangi aliran refrigeran yang sesuai. Ketika beban meningkat, elemen daya mendeteksi kenaikan suhu di outlet evaporator dan meningkatkan aliran refrigeran. Kemampuan untuk beradaptasi dengan perubahan beban memastikan bahwa sistem pendingin beroperasi secara efisien dalam kondisi yang berbeda.
Dampak elemen kekuatan yang tidak berfungsi
Jika elemen daya merusak fungsi, ia dapat memiliki dampak yang signifikan pada kinerja katup ekspansi termostatik dan seluruh sistem pendingin. Misalnya, jika bohlam penginderaan rusak atau bocor, tekanan pada elemen daya tidak akan secara akurat mencerminkan suhu di outlet evaporator. Hal ini dapat menyebabkan pembukaan dan penutupan katup yang salah, menghasilkan aliran refrigeran yang tidak tepat.
Jika tabung kapiler diblokir, perubahan tekanan pada bohlam penginderaan tidak dapat ditransmisikan ke diafragma atau bellow, dan katup tidak akan dapat menyesuaikan aliran refrigeran berdasarkan suhu outlet evaporator. Dalam kedua kasus, superheat mungkin tidak dipertahankan dengan benar, yang dapat menyebabkan berkurangnya efisiensi sistem, peningkatan konsumsi energi, dan bahkan kerusakan pada kompresor.
Produk katup ekspansi kami dan elemen daya

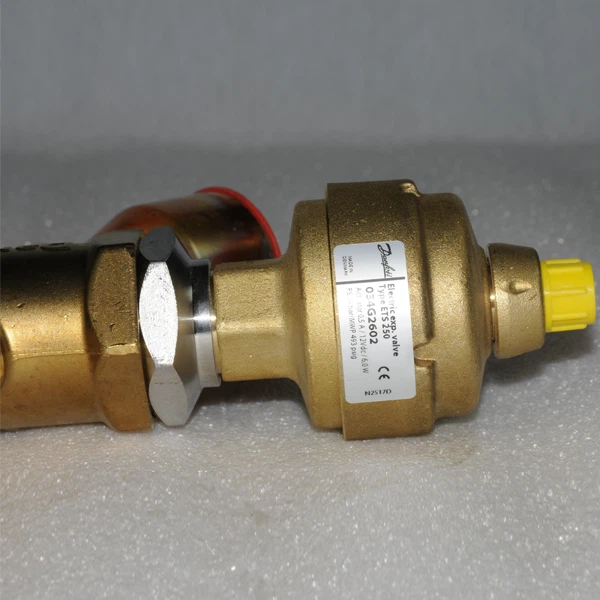

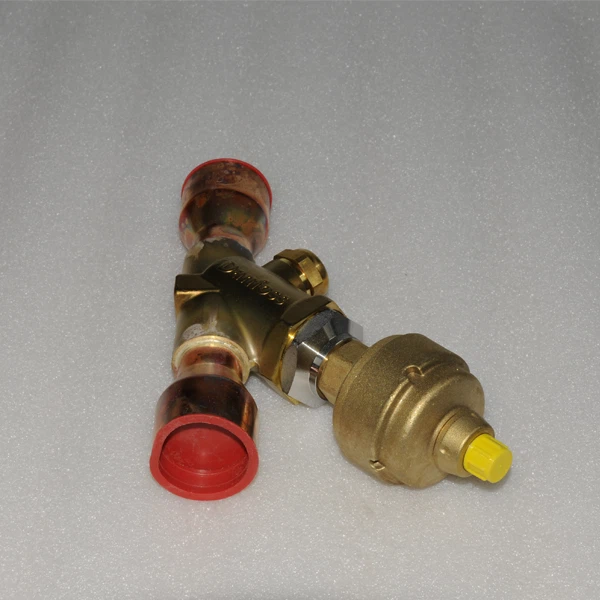

Sebagai pemasok katup ekspansi, kami menawarkan berbagai katup ekspansi termostatik berkualitas tinggi, sepertiFenshen Expansion Valve,York Valve Ekspansi 025 - 44027, DanKatup ekspansi York 025 - 41565 - 000. Katup kami dirancang dengan elemen daya canggih untuk memastikan penginderaan suhu yang akurat dan kontrol aliran refrigeran yang tepat.
Kami menggunakan bahan berkualitas tinggi untuk bohlam penginderaan, tabung kapiler, dan diafragma atau bellow. Cairan yang mudah menguap dalam bohlam penginderaan dipilih dengan cermat untuk memberikan kinerja yang stabil dan andal. Elemen daya kami diuji dalam berbagai kondisi untuk memastikan daya tahan dan akurasinya.
Kesimpulan dan Undangan untuk Bisnis
Sebagai kesimpulan, elemen daya adalah komponen penting dari katup ekspansi termostatik. Ini memainkan peran penting dalam merasakan suhu outlet evaporator, menjaga superheat, dan beradaptasi dengan perubahan beban sistem. Elemen daya yang berfungsi dengan baik sangat penting untuk operasi pendingin dan sistem pengkondisian yang efisien dan andal.
Jika Anda membutuhkan katup ekspansi berkualitas tinggi, produk kami adalah pilihan yang ideal. Kami berkomitmen untuk menyediakan produk dan layanan yang sangat baik untuk memenuhi persyaratan spesifik Anda. Apakah Anda terlibat dalam aplikasi pendingin skala kecil atau proyek pengkondisian udara industri yang besar, kami dapat menawarkan solusi yang tepat untuk Anda. Silakan hubungi kami untuk informasi lebih lanjut dan mendiskusikan kebutuhan pengadaan Anda.
Referensi
- Stoecker, WF, & Jones, JW (1982). Pendinginan dan pengkondisian udara. McGraw - Hill.
- Buku Pegangan Ashrae - Pendinginan. Masyarakat Amerika pemanasan, pendingin, dan insinyur pengkondisian udara.
